ダウンロード内容詳細

Board Viewerの特長

  • 以下のデータを参照することができます。
    • Design Forceで設計された基板データ(.dsgn)、製造データ(.mdgn)
    • Components Editorで設計されたフットプリントデータ(.ftp)
    • DFM Center、DFM Inkjetで設計された製造データ(.fpr)
    • Board Designerで設計された基板データ(.pcb)、パネルデータ(.pnl)、フットプリントデータ(.ftp)
  • 層毎に表示のON/OFFや表示色を変えることができます。
  • 層毎に表示順序を入れ替えることができます。
  • 参照層グループの設定ができます。
  • キャンバス反転表示ができます。
  • ネット単位で表示色を設定することができます。
  • 基板データでは、ネット/リファレンス/端子名からデータを検索することができます。
  • データの詳細情報を参照することができます。
  • データ間の距離計測をすることができます。
  • ものさし機能による二点間の距離計測ができます。
  • コメント文字列を入力したり、入力したコメントの移動や削除といった編集操作ができます。
  • 複数のBoard Viewerから同じデータを同時に参照することができます。

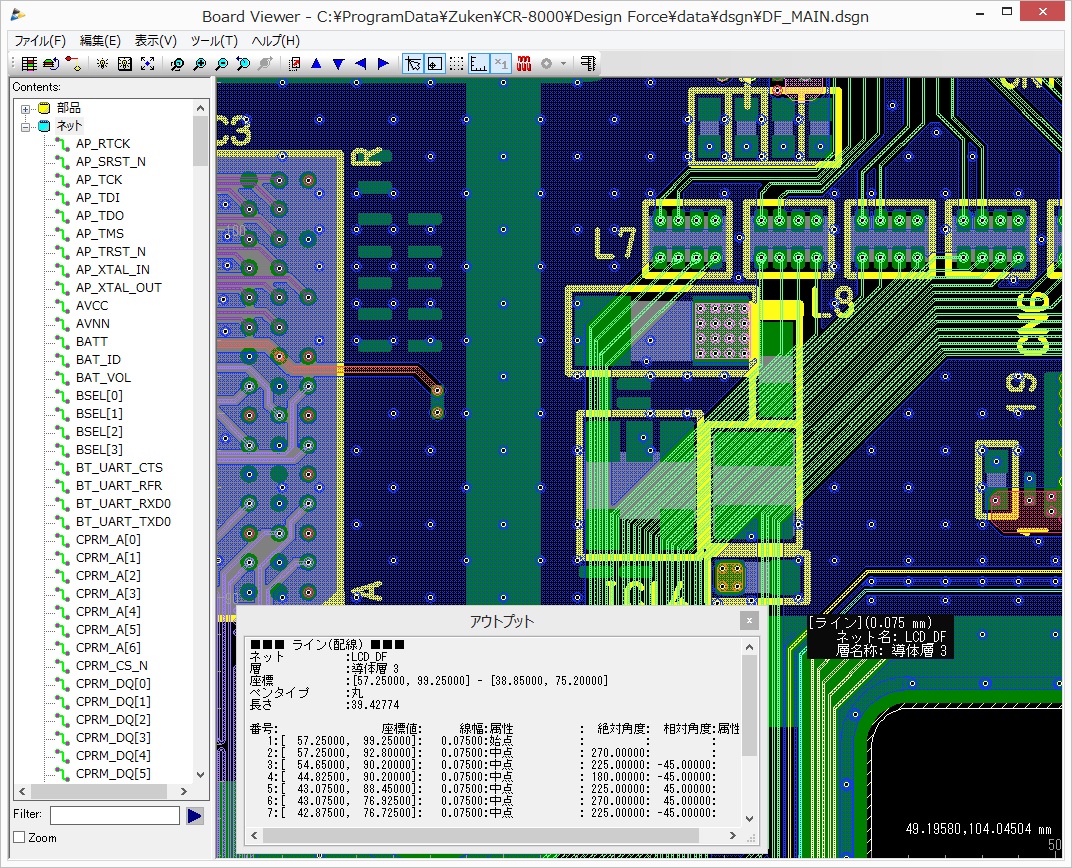

Board Viewerのスナップショット

システム要件

Board Viewer 2024.000をインストールには、以下のハードウェア・ソフトウェアが必要です。

OS
  • Windows 11 Enterprise (64bit)
  • Windows 11 Pro (64bit)
  • Windows 11 Pro for Workstations (64bit)
  • Windows 11 Home (64bit)
  • Windows 11 Education (64bit)
  • Windows 10 Enterprise (32bit/64bit)
  • Windows 10 Pro (32bit/64bit)
  • Windows 10 Pro for Workstations (64bit)
  • Windows 10 Home (32bit/64bit)
  • Windows 10 Education (32bit/64bit)
CPU Intel Core i5相当以上 (Intel Core i7相当以上を推奨)
メモリ
  • [Windows 11] 4GB以上(8GB以上を推奨)
  • [Windows 10] 1GB以上(2GB以上を推奨)
仮想メモリ システム推奨値を推奨
ハードディスク 50MB以上の空き領域
ディスプレイ 解像度 1024 x 768 以上、16bit High Color /32768色以上推奨
Board Viewer
が対応するデータ
のバージョン
Board Designer
  • 2024.xxx
  • 2023.xxx
  • 2022.xxx
  • 2021.xxx
  • Rev.22.xxx
  • Rev.21.xxx
  • Rev.20.xxx
  • Rev.19.xxx
  • Rev.18.xxx
  • Rev.17.xxx
  • Rev.16.xxx
  • Rev.15.xxx
  • Rev.14.xxx
  • Rev.13.xxx
  • Rev.12.xxx
  • Rev.11.xxx
  • Rev.10.xxx
  • Rev.9.xxx
  • Rev.8.xxx
  • Rev.7.xxx
Design Force
  • 2024.xxx
  • 2023.xxx
  • 2022.xxx
  • 2021.xxx
  • 2020.xxx
  • 2019.xxx
  • 2018.xxx
  • 2017.xxx
  • 2016.xxx
  • 2015.xxx
  • 2014.xxx
  • 2013.xxx
  • 2012.xxx
Components Editor
  • 2024.xxx
  • 2023.xxx
  • 2022.xxx
  • 2021.xxx
  • 2020.xxx
  • 2019.xxx
  • 2018.xxx
  • 2017.xxx
  • 2016.xxx
  • 2015.xxx
  • 2014.xxx
DFM Center
  • 2024.xxx
  • 2023.xxx
  • 2022.xxx
  • 2021.xxx
  • 2020.xxx
  • 2019.xxx
  • 2018.xxx
  • 2017.xxx
  • 2016.xxx
  • 2015.xxx
  • 2014.xxx
  • 2013.xxx
  • 2012.xxx
  • Rev.5.0
  • Rev.4.0
DFM Inkjet
  • 2024.xxx
  • 2023.xxx
  • 2022.xxx
  • 2021.xxx
  • 2020.xxx
  • 2019.xxx
  • 2018.xxx
  • 2017.xxx
  • 2016.xxx
  • 2015.xxx
  • 2014.xxx
  • 2013.xxx
  • 2012.xxx
